在設計階段避免合模線影響密封性能，需從分型面布局、模具結構優化、密封形式選擇及數字化驗證四個維度系統規劃，確保合模線避開關鍵密封區域或通過設計抵消其負面影響。以下是具體策略：

一、分型面布局設計：從源頭規避風險

1. 合模線位置選擇原則
• 遠離密封面：將分型面設計在非密封區域（如產品邊緣、裝飾面或低應力區），避免與O型圈槽、平面密封面等關鍵部位重疊。
• 對稱布局：對于多腔模具，確保各腔體分型面位置一致，防止因模具偏移導致合模線錯位。
• 動態模擬分析：利用Moldflow等CAE軟件模擬熔體填充過程，識別合模線可能產生的飛邊或熔接痕，優化分型面位置。
2. 典型案例
• 汽車油箱法蘭設計：將分型面從法蘭密封面移至側壁，通過側向抽芯機構成型，確保密封面無合模線。
• 醫療器械接頭：采用旋轉分型面設計，使合模線呈環形分布，與密封面形成45°夾角，減少泄漏路徑。

二、模具結構優化：消除合模線缺陷

1. 滑塊與斜頂機構
• 內扣結構處理：對產品內部倒扣（如卡扣、螺紋）使用滑塊或斜頂脫模，避免分型面貫穿密封面。
• 延遲抽芯技術：在合模線區域設置延遲抽芯機構，確保密封面成型后滑塊才脫離，減少拉傷風險。
2. 模內焊接技術
• 激光焊接：對分型面兩側的塑料件采用激光透射焊接，形成無縫連接（如汽車尾燈燈罩）。
• 振動摩擦焊：通過高頻振動使分型面處塑料熔化粘合，適用于大型結構件（如洗衣機內筒）。
3. 多色/多材料成型
• 軟硬膠結合：在密封面區域注塑軟膠（如TPE），覆蓋硬膠（如PC）的合模線，形成柔性密封層。
• 插穿件設計：將金屬或硬質塑料插穿件嵌入模具，替代部分分型面，減少合模線數量。

三、密封形式創新：降低對合模線的依賴

1. 自密封結構設計
• 唇形密封圈：在產品邊緣設計唇邊結構，通過彈性變形實現密封（如油封、氣缸蓋密封）。
• 迷宮密封：采用曲折通道設計，使介質需經過多次方向改變才能泄漏（如水泵殼體密封）。
2. 輔助密封元件

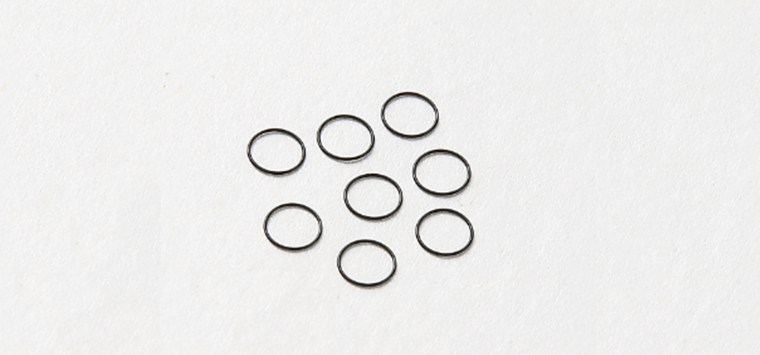

• 預壓式O型圈：在密封槽內設置預壓量（通常為10%-20%），使O型圈壓縮后填補合模線間隙。
• 金屬墊片：在高壓密封場景（如法蘭連接）使用金屬墊片，通過塑性變形覆蓋合模線微缺陷。
3. 表面處理技術
• 微結構紋理：在密封面加工微米級凹槽（如激光蝕刻、化學腐蝕），增加密封膠粘附面積。
• 納米涂層：噴涂PTFE或二氧化硅涂層，降低表面粗糙度（Ra≤0.1μm），減少泄漏通道。

四、數字化驗證與迭代

1. 密封性能仿真
• 有限元分析（FEA）：模擬密封面在壓力、溫度作用下的變形，評估合模線對密封性的影響。
• 計算流體動力學（CFD）：分析介質在合模線區域的流動路徑，優化密封結構以阻斷泄漏。
2. 快速原型驗證
• 3D打印模具：使用金屬3D打印技術制造快速模具，測試不同分型面方案的密封效果。
• 透明材料測試：采用透明PC或PMMA材料注塑樣件，直觀觀察合模線處是否產生氣泡或裂紋。
3. 設計規范標準化
• 建立密封設計檢查表：明確合模線與密封面的最小距離（如≥3mm）、表面粗糙度要求（Ra≤0.4μm）等量化指標。
• 案例庫積累：整理成功與失敗的設計案例，形成知識庫供后續項目參考。
